自動燒嘴控制裝置IFD 258

來源：原創瀏覽量：載入中...發布時間：2021.12.09

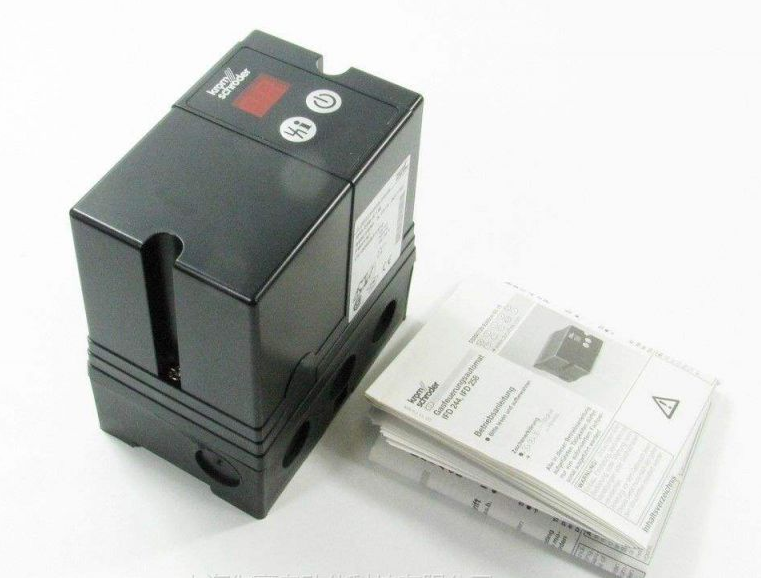

　　IFD 258是德國Kromschr?der公司生產的燒嘴自動控制裝置。該裝置廣泛用于各行各業各種燃?xì)夤I(yè)爐燃燒器的火焰監控。

　　IFD可以快速響應各種工藝要求，適用于頻繁的周期操作。燃燒器可以是連續控制也可以是脈沖控制。程序狀態和火焰信號強度可以直接從設備中讀取。關斷閾值可使用電位器進行設置。操作期間發生火焰故障時的行為可以使用開關選擇為立即故障鎖定或自動重啟1次。

　　IFD 258可以使用紫外線傳感器也可以使用電離傳感器對火焰進行檢測。

　　IFD 258..I自帶點火變壓器現場安裝可以節省空間。

　　IFD 258在燃?xì)馊紵^程控制系統中是極為重要的安全設備，通過CE、AGA、FM、CSA等國際認證。

　　IFD258的選型：

　　1，首先根據當?shù)毓╇姌?biāo)準，確定工作電壓。IFD258可以提供230V.AC、200 V.AC、120 V.AC、100 V.AC四種工作電壓選擇。

　　2，選擇啟動安全時間。

　　EN-746-2標準規定：對于強迫風燒嘴直接點火的情況下，功率≤70kw時，啟動安全時間為5s。功率＞70kw時，啟動安全時間為3s。

　　對于大氣燒嘴而言，功率≤350kw時，啟動安全時間為10s。功率＞350kw，啟動安全時間為5s.

　　最大點火功率為350kw。

　　3，型譜

　　技術數據：

　　1，電源電壓200 V AC、-15/+10%、50/60 Hz、120 V AC、-15/+10%、50/60 Hz、100 V AC、-15/+10%、50/60 Hz、230 V AC、-15/+10%%、50/60 Hz。

　　2，啟動安全時間：3、5或10秒。

　　3，操作期間的安全時間<1 s，<2 s。

　　4，點火時間tZ：約2、3或6秒。

　　5，功耗：IFD 258：約9 VA，IFD 258..I：點火時約9 VA+25 VA。

　　6，觸點額定值：點火輸出：最大2 A，閥門輸出：最大1 A，信號觸點：最大2 A，253 V AC，最大工作循環次數：250，000。最大工作周期數：復位按鈕：1000，電源按鈕：1000。

　　7，火焰控制：傳感器電壓：約230 V AC，

　　8，傳感器電纜長度：電離控制最大75 m，紫外線控制最大100 m，傳感器電流：>2μA，關斷閾值可在2至20μA之間調節，電離控制的最大傳感器電流<25μA。匹配紫外線傳感器：Elster Kromschr?der UVS 1、5、6和10。

　　9，環境溫度范圍為-40至+80℃。

　　10，IFD 258..I：點火電壓：22 kVpp，點火電流：25 mA，火花間隙：≤2 mm.

　　11，點火電纜：IFD 258：最大5米，建議<1米（使用TZI/TGI），IFD 258..I：最大1米，建議<0.7米。

　　12，重量：IFD 258：610 g，IFD 258..I：770 g.

　　Kromschr?der UVS的最大特點就是安全可靠，作為燃?xì)馊紵踩l(wèi)士完全值得信賴。過程全自動，運行無需維護。
