krom燃氣總管系統有哪些部分組成？
來源：原創瀏覽量：載入中...發布時間：2021.06.11

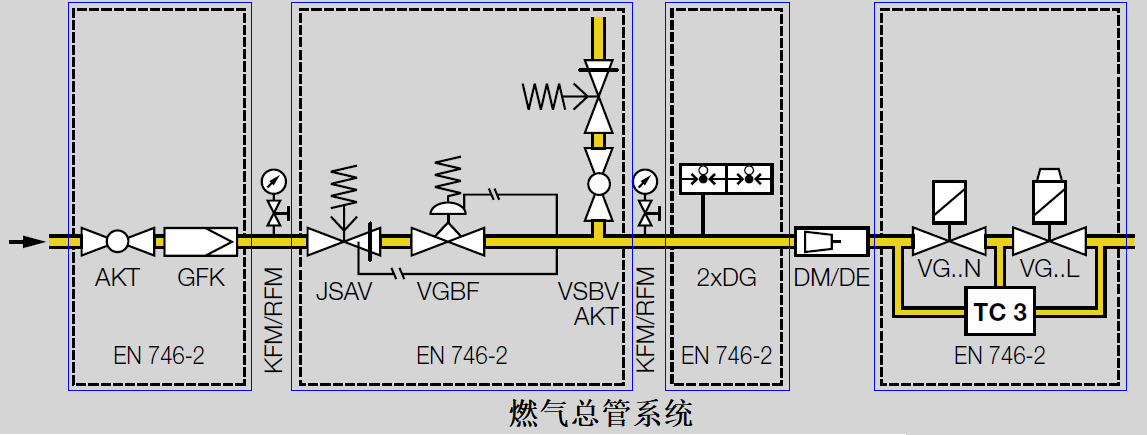

燃氣工業爐燃氣總管系統功能對于確保設備的安全和經濟運行至關重要，krom燃氣總管系統有哪些部分組成？下面虎博小編就給大家講解一下吧。依據歐盟EN746-2規范典型的系統結構如下圖所示。
該系統適用于燃氣類型為：天然氣、城市煤氣、LPG（氣態）
燃氣入口壓力：0.1/0.4MPa（取決于設備選型）
系統容量：＞1200kw
系統主要功能：
當手動閥AKT打開時，氣體經過濾器GFK輸配給調壓閥VGBF。如果調壓閥VGBF膜片破裂，則安全切斷閥JSAV切斷供氣。AKT開啟瞬間壓力激增的情況下，安全泄壓閥VSBV自動釋放浪涌壓力阻止安全切斷閥JSAV的響應。
當實際壓力低于設定的最小壓力或?qū)嶋H壓力超過設定的最大壓力時，壓力開關DG發出保護信號控制電動切斷閥VG的啟閉。耗氣量由DM/DE流量計測量。氣密性控制TC在每次系統啟動前或每次關閉后檢查兩個閥門的氣密性。進出口壓力可通過KFM/RFM壓力表讀取。
下面對系統主要設備的功能進行闡述。
1、手動切斷閥AKT
可裝于任意位置，低扭矩設計便于啟閉，用于隔離1.6MPa以下的所有氣體。
2、燃氣過濾器GFK
燃氣過濾器的作用就是凈化燃氣，過濾雜質，阻擋管道內＞50μm以上的機械性雜質進入下游。對下游設備進行保護。
3、機械式安全切斷閥JSAV
機械式安全切斷閥，主要用來保護在調壓閥損壞時調壓閥下游那些低耐壓等級的閥門不受上游高壓氣體的沖擊而損壞。
4、調壓閥VGBF
用于對0.4MPa以內所有類型氣體的壓力進行調節，該閥帶有入口壓力補償膜片可以確保較高的控制精度。
5、自動放散閥VSBV
自動放散閥的功能主要是釋放管道內瞬間高壓，保護調壓閥和調壓閥下游設備不受瞬間高壓沖擊而損壞。
6、壓力開關DG
壓力開關用來檢測燃氣/空氣壓力，一旦超出設定壓力，會發出接點信號。常用于系統安全聯鎖。
7、壓力表KFM/RFM
壓力表用于在線檢測管線介質壓力。便于系統工作狀態調整和實時顯示系統運行狀況。
8、流量計DM/DE
用于實時檢測和累計燃氣耗量，還可將實時流量信息遠傳至中央控制室。便于單臺熱能設備的經濟核算及管理。
9、電動電磁閥VAS(VG)
電磁閥用于控制總管燃氣供應，可以用于所有行業的安全系統。
10、泄漏檢測器TC3
用于燃氣管道電動切斷閥氣密性自動檢測，以確保系統安全運行。按照EN746-2規范規定容量＞1200kw的系統都要配置泄漏檢測器。
