KROM程控器IFS258燒嘴控制器使用說明書

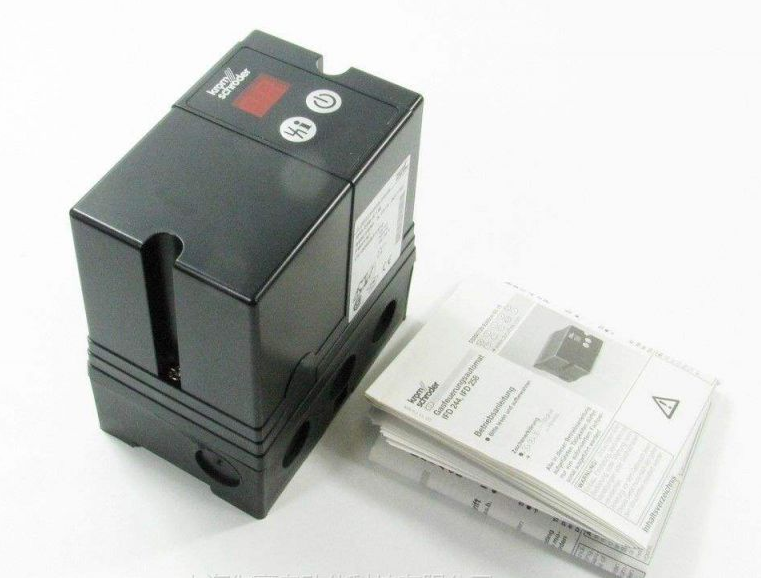

KROM霍科德IFS258燒嘴自動控制器是一種直接啟動和監測燒嘴運行的控制器；可采用電離式火焰監測或紫外線UV監測，也可采用點火和監測共一根電極進行操作的模式；本控制器適用于不用吹掃或吹掃由其它控制的系統中，直接點火功率不大于350KW帶助燃風的燒嘴；具有本地開關、遠程按鈕復位兩種模式。

??當火焰監測器被通電以后，即進入工作狀態，如此時被檢測燃燒裝置有火焰存在，則通過內部放大電路將火焰?zhèn)鞲衅魉突氐幕鹧嫖残盘?hào)放大，驅動火焰監測器內部的繼電器，繼電器的節點則可以被利用參與更多的系統控制。在多火焰控制系統中，通過另外一系列火焰監測器，將所有的火焰信號連鎖送至PFU760中，來同時控制這幾個燒嘴。

??安裝及接線注意事項：

??1、電源應采用固定接線，火線L和零線N不可以接反，否則會造成設備損壞。
 2、電磁閥和點火變壓器由控制器輸出220AC電源驅動，輸出電流為2A，每個輸出電流不得超過2.5A。

??3、燃燒指示觸點（端子13-14）和故障信號觸點（端子8-9）：電流：2A，電壓：253V。

??4、UV紫外線火焰探測器工作電壓為：230V，內部無熔斷保護器。

??5、采用單電極時，燒嘴和控制器的7#端子一定要接地，否則會造成設備損壞。

??6、采用UV紫外探頭時，7#端子不要接地。

??7、端子11和12已在內部并接。

??8、安裝：可用U型35mm導軌安裝，長度為113mm，或在底板上兩安裝孔上直接螺絲安裝，安裝孔間距為70 mm。本控制器為寬113，高75，深120。

??9、檢測線用塑料電纜保護管單獨走線，遠傳時要和主電纜分開放置，以免外部的電磁干擾。采用電離監測方式和UV監測方式而且檢測線長>5米時，建議檢測線采用>500VAC的屏蔽電纜，采用單電極測檢方式而且距離5米時，建議采用20KV的屏蔽電纜。

??10、控制器通電前必須將控制器上的兩個固定螺絲旋緊。

??11、二次點火時要待報警燈紅亮后20秒方可進行，以免過載損壞。

事故現象	可能原因	處理辦法
啟動→燒嘴點燃→黃燈沒有亮	測量火焰的監測電流低于設定值	●火焰監測電流的設定值過高。 ●由于電極絕緣套上有結碳，結焦，灰塵或水份，火焰監測電極短路。 ●火焰電離監測電極的位置沒有放在火焰的根部。 ●燃?xì)?/span>/空氣比例不正確。 ●由于燃?xì)鈮毫蚩諝鈮毫^高，火焰沒有和燒嘴頭接觸。 ●燒嘴或控制器沒有正確接地。 ●火焰監測電纜短接或斷路。 ●UV紫外線火焰監測管臟，無法檢測到火焰. ●電極材質問題,更換電極.
啟動→黃燈和紅燈亮啟→控制器沒有工作	測量火焰的監測電流，如果測量值比設定值高，雖然燒嘴沒有點燃，燒嘴控制器依然誤認為有火焰信號反饋。	UV紫外線火焰監測器的感光管的使用壽命（10,000小時）已到。更換UV感光管。詳見UV紫外線火焰監測器的操作說明。 UV紫外線火焰監測管臟，無法檢測到火焰。
在所有故障均已確定并排除且實施復位后，燒嘴控制器仍無法啟動		拆下整個設備請制造商檢查處理
